江蘇德恩20000立方新能源防爆冷庫工程案例

• 此防爆冷庫由上海冷迪承建，施工周期施工50日歷天，建造規模20000立方防爆冷庫，主要用于電解液、新能源電池等儲存，冷庫防爆等級：ExdmbibⅡBT4 ，包括防爆空調、通風系統等，目前冷庫以調試完畢，可正常運轉使用。




  防爆冷庫概況：

  1、冷源-8℃供水，甲供（兩間庫總需要冷量100KW）防爆空調箱，1臺ZK-15，15000m3/h，全壓850Pa，功率10kw，6排管，制冷量120KW，全新風工況。鍍鋅風管，外循環布局，風口百葉。




  2、壓縮機組，一臺半封閉防爆風冷機組，型號（4GES-30Y）工況-5℃/45℃，制冷量50KW。一臺半封閉防爆風冷機組（4VES-10Y）單機，工況-5℃/45℃，制冷量19.68KW。1臺KUDL105-E2C防爆冷風機（單臺制冷量21.5KW，片距4.5mm）庫內循環風，安裝泄爆口及強排風。蒸發器，2臺KUDL185-E4C防爆冷風機（單臺制冷量37.6KW，片距4.5mm）庫內循環風，安裝泄爆口及強排風。




  3、庫體保溫，五面體保溫，冷庫選用100mm厚聚氨酯保溫，雙面0.376彩鋼板 密度：40±2Kg/m3，B1級阻燃，地面保溫，2mmSBS防水+10cm擠塑板+2mm防水薄膜+10cm金剛砂混凝土（甲方自理）




  4、電控，冷庫專用PLC控制，昆侖通態+西門子可控制編程器+施耐德電氣+溫濕度短信報警，防爆電控箱。




   1、項目概況

  1.1 項目名稱: 昆山德恩能源科技有限公司冷庫安裝工程

  1.2 建設地點：江蘇昆山

  1.3 建設單位：昆山德恩能源科技有限公司

  1.4 建設規模：恒溫庫42米*15米*6米

  原料冷藏庫8.2米*6.4米*5米

  其他原料庫35米*15米*7米

  危廢庫7米*6.4米*6米

  生產廠房900平方*3層

  1.5 建設內容：恒溫庫溫度：25℃/2~8℃

  原料冷藏庫溫度：2~8℃

  其他原料庫溫度：≤30℃

  危廢庫溫度：≤30℃

  生產廠房900平方*3層溫度：≤30℃

  1.6 建設周期：施工50日歷天




  2、設計理念

  本方案遵循“安全、穩定、節能”原則，從用戶投資定位、使用需求、當?shù)貧夂驙顩r等多方面進行考慮，達到合理投資費效比；

  采用“新技術、新設備、新工藝、新材料”，實現系統智能化、勞動力輕量化舒適化、系統**節能化、系統風險預防化。

  依靠當?shù)丨h(huán)境，利用自然條件，設計出節能的制冷系統。

  3、設計范圍

  2-8℃冷藏，20~30攝氏度陰涼恒溫制冷工藝設計。






  圖示：防爆冷庫保溫安裝




  圖示：防爆冷庫




  圖示：防爆冷庫

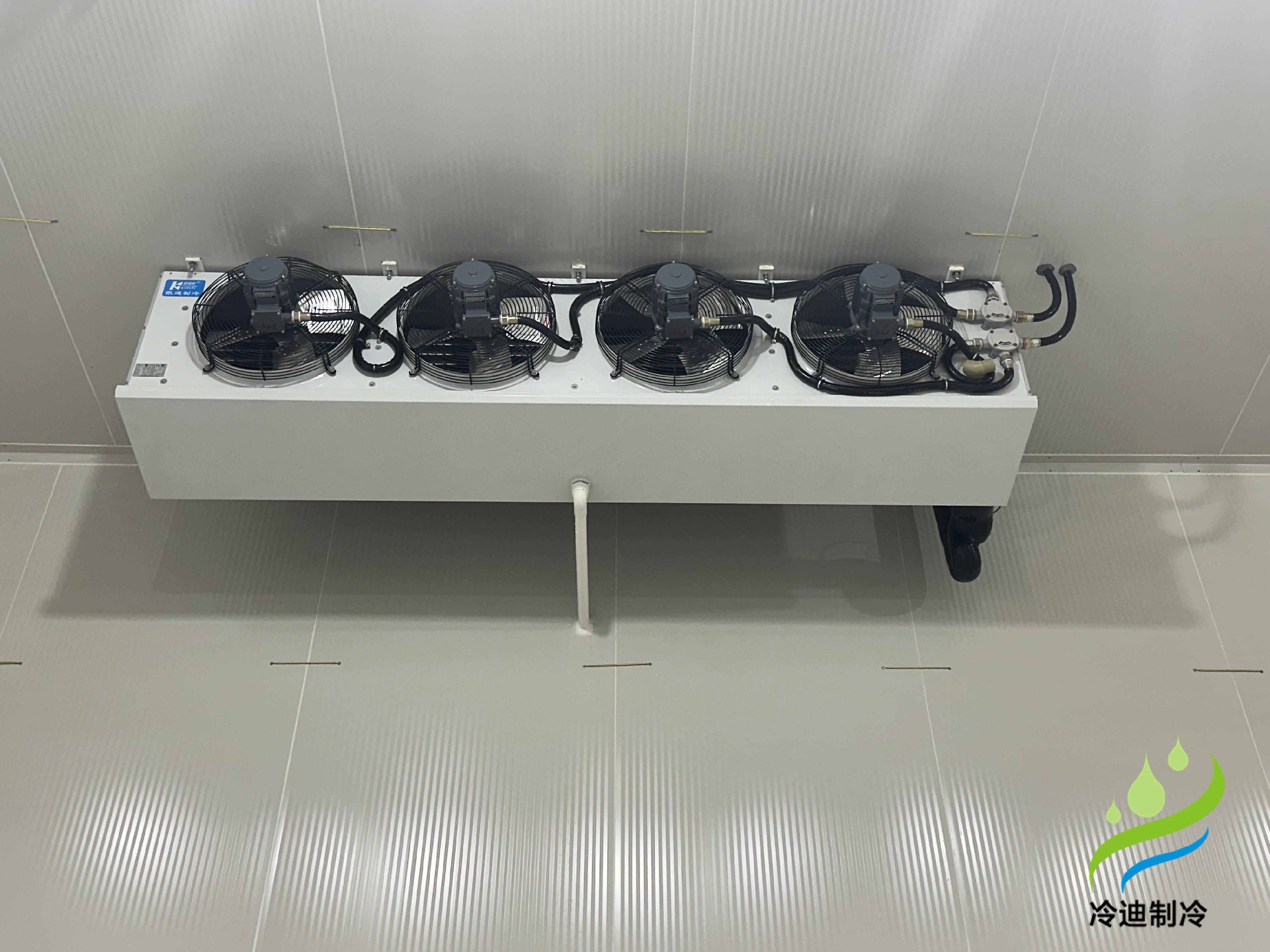

  圖示：防爆冷風機




  圖示：防爆冷庫卸爆裝置

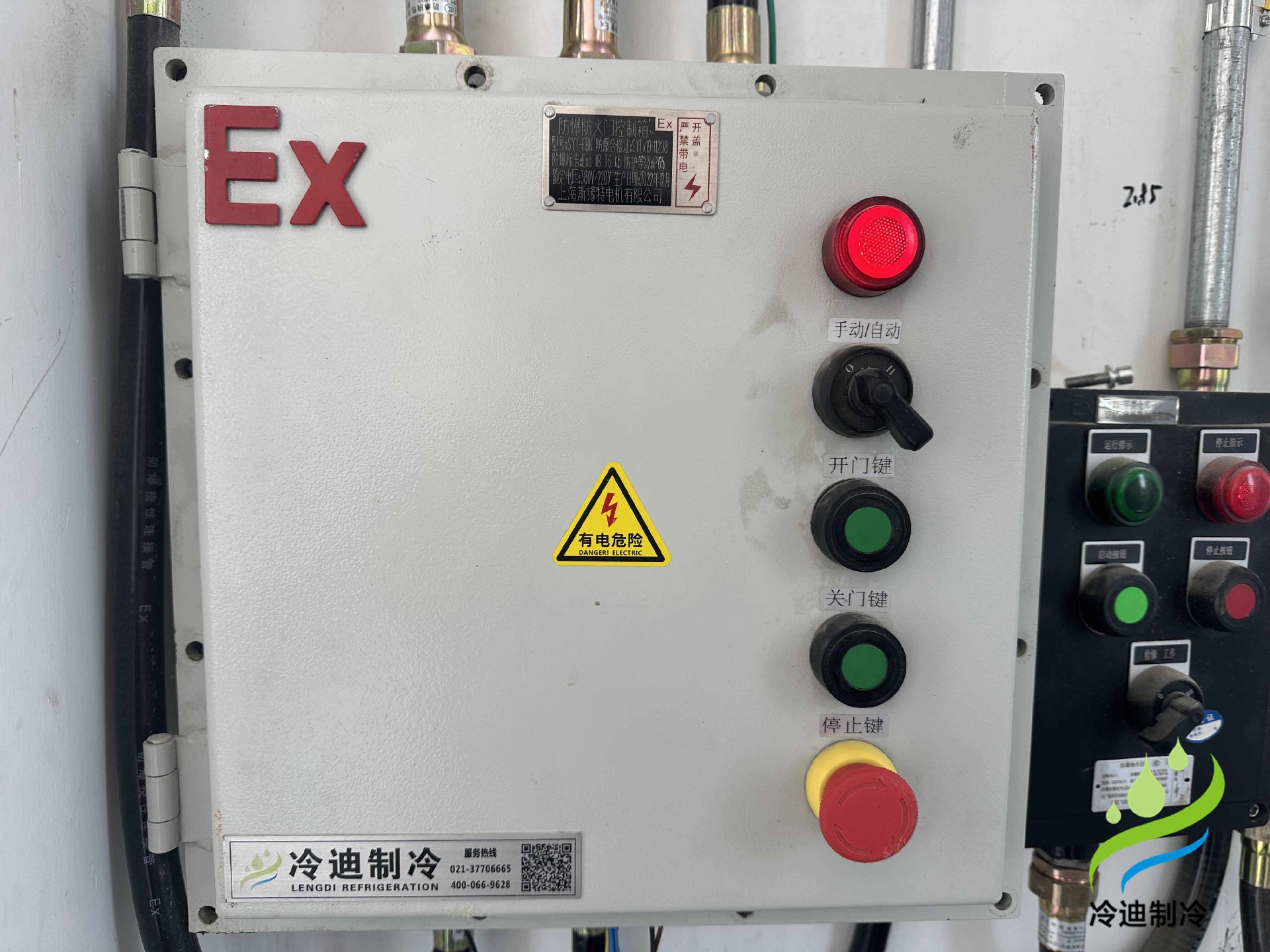

  圖示：防爆電箱

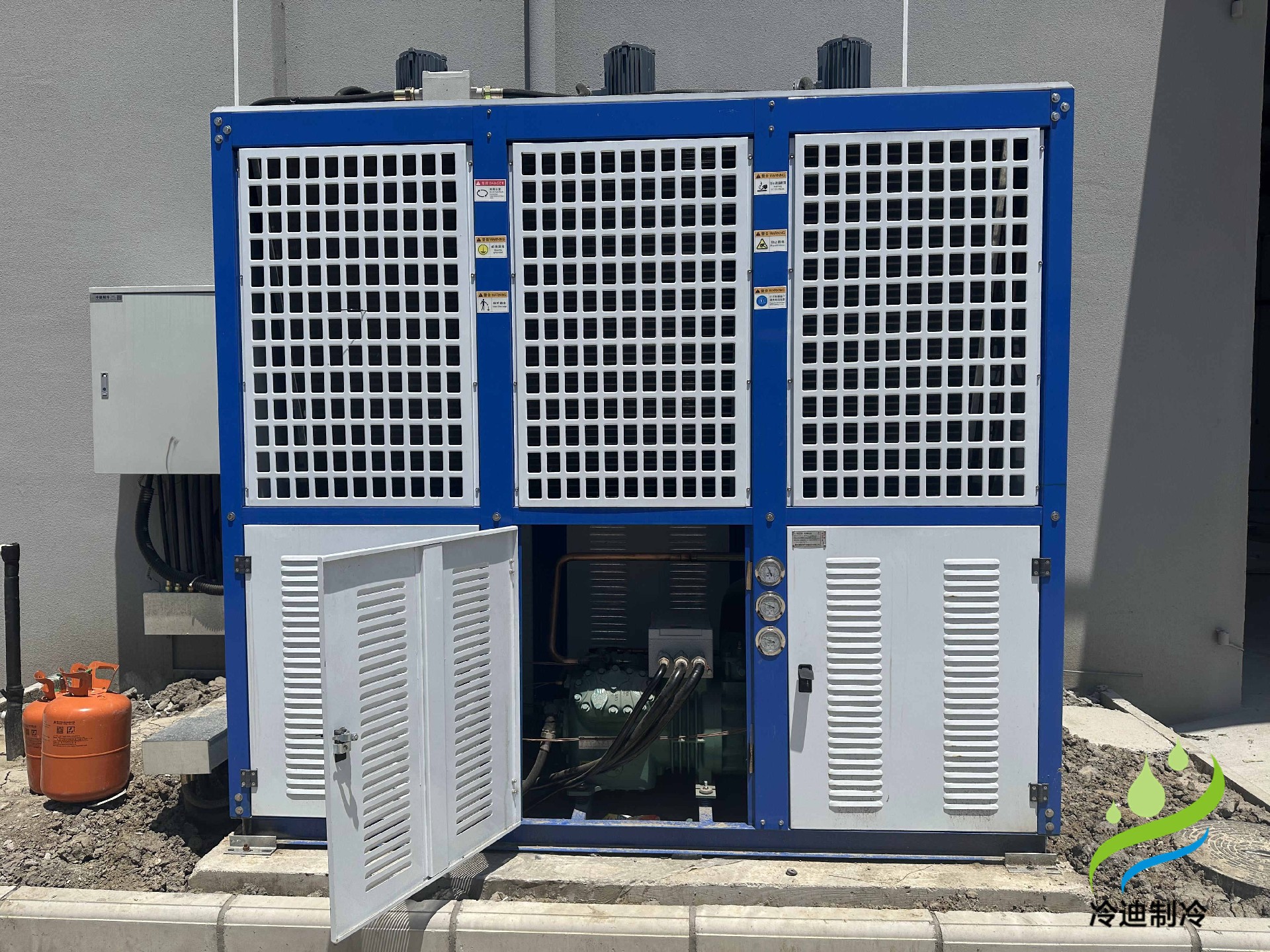

  圖示：防爆冷庫制冷機組

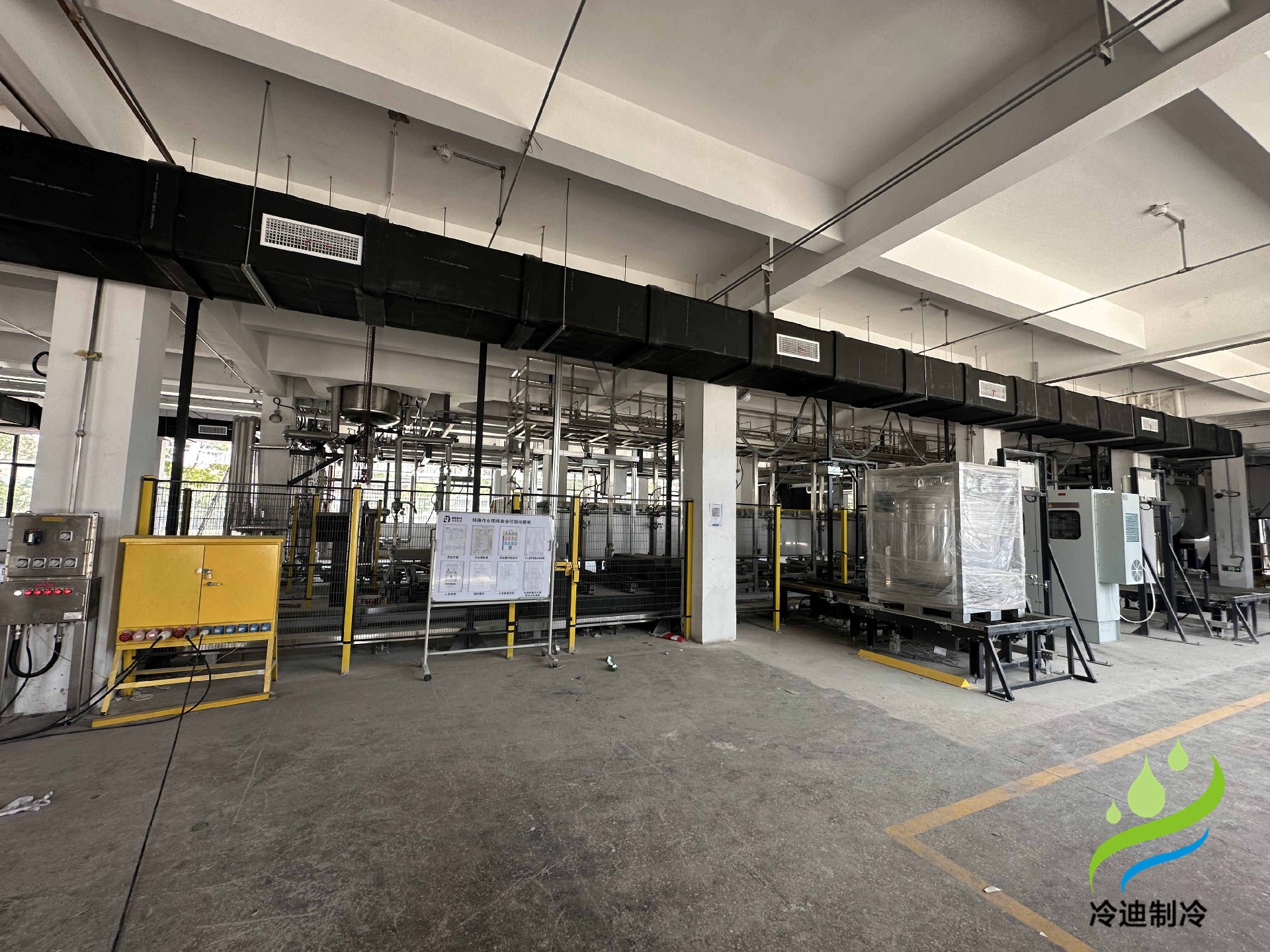

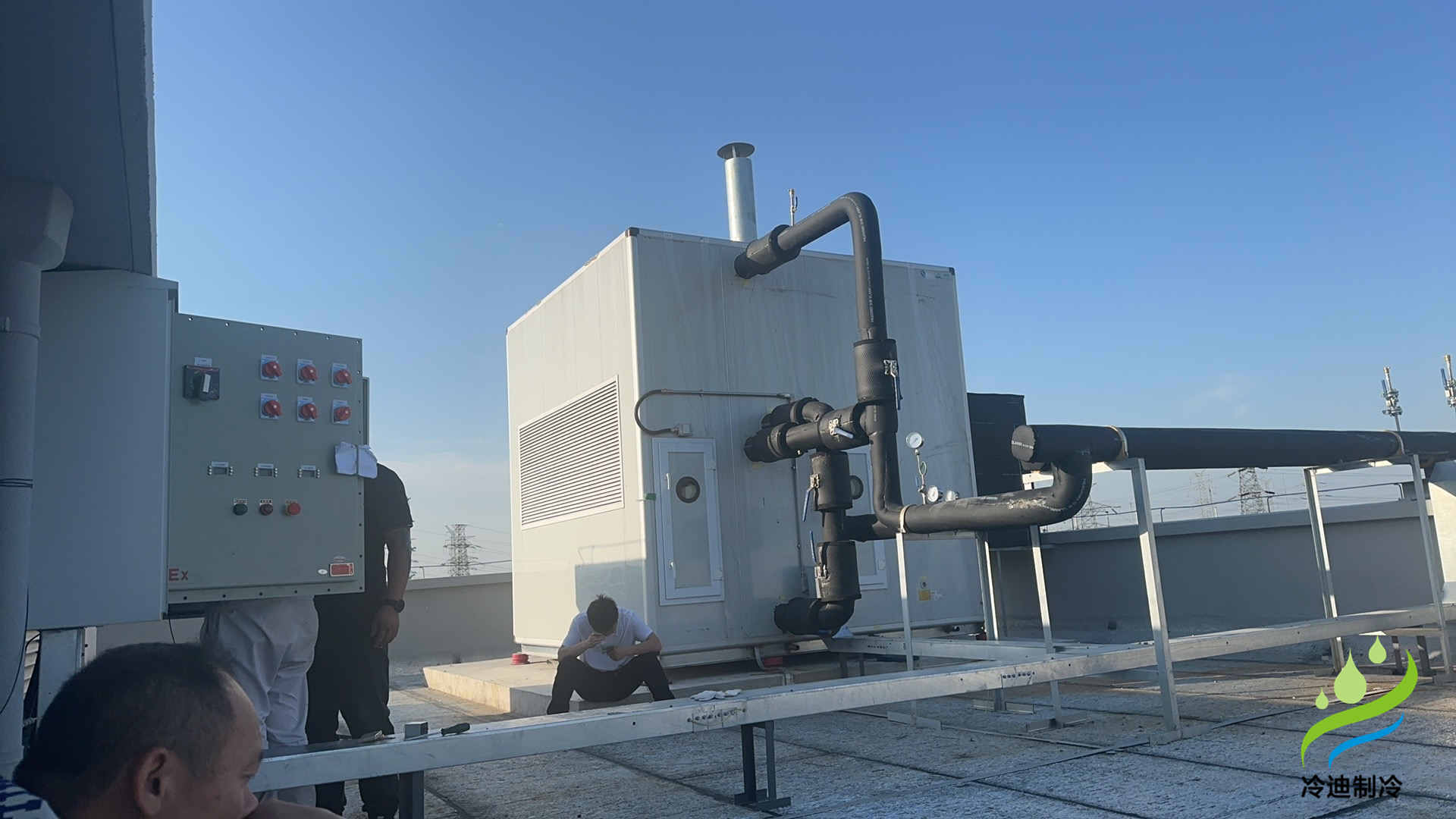

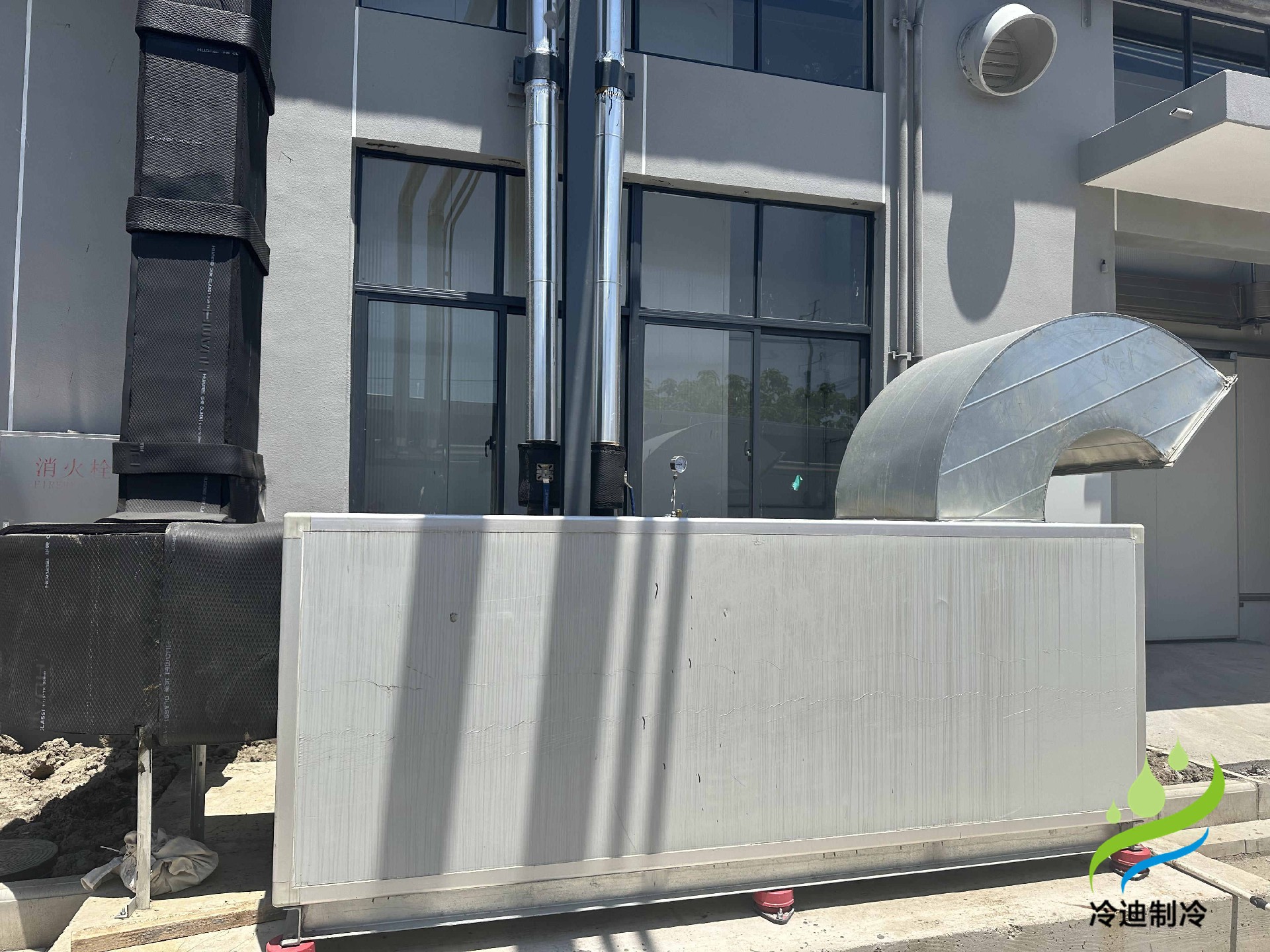

  圖示：防爆空調通風系統




  圖示：防爆空調通風系統




  圖示：防爆空調通風系統
